Ein­blick TUBOSCAN S 200 Opti­sches Rohrmesssystem

Erleben Sie die
opti­schen Rohr­mess-
sys­teme TUBOSCAN S

Neben der Erfas­sung von Rohren mit kon­stanten Bie­ge­ra­dien können auch frei­form-gebo­gene Rohre exakt ver­messen und doku­men­tiert werden. Das Mess­system ist für den Ein­satz in der Qua­li­täts­si­che­rung und zur Kor­rektur von Bie­ge­daten bes­tens geeignet.

TUBOSCAN S Opti­sches Rohrmesssystem

Vor­teile auf einen Blick

TUBOSCAN S 200 in Zahlen

Tech­ni­sche Daten

Mess­vo­lumen, ca.
2000 x 800 x 400 mm
Rohr­durch­messer
Ø > 2 mm
Max. Mess­länge, ca.
1200 mm + Reversierbetrieb
Mess­ge­nau­ig­keit
±0,016 mm (Stan­dard­ab­wei­chung 6 Sigma)
Mess­dauer
13 s
Abmes­sungen
2320 x 1120 x 1950 mm
Gewicht, ca.
725 kg
Anschluss­leis­tung
0,8 kW

Berüh­rungs­lose opti­sche Erfas­sung von Rohr­geo­me­trien innerhalb
weniger Sekunden
Prä­zise Mess­ergeb­nisse durch Ein­satz hoch­auf­lö­sender Kameratechnik
Reverse Engineering

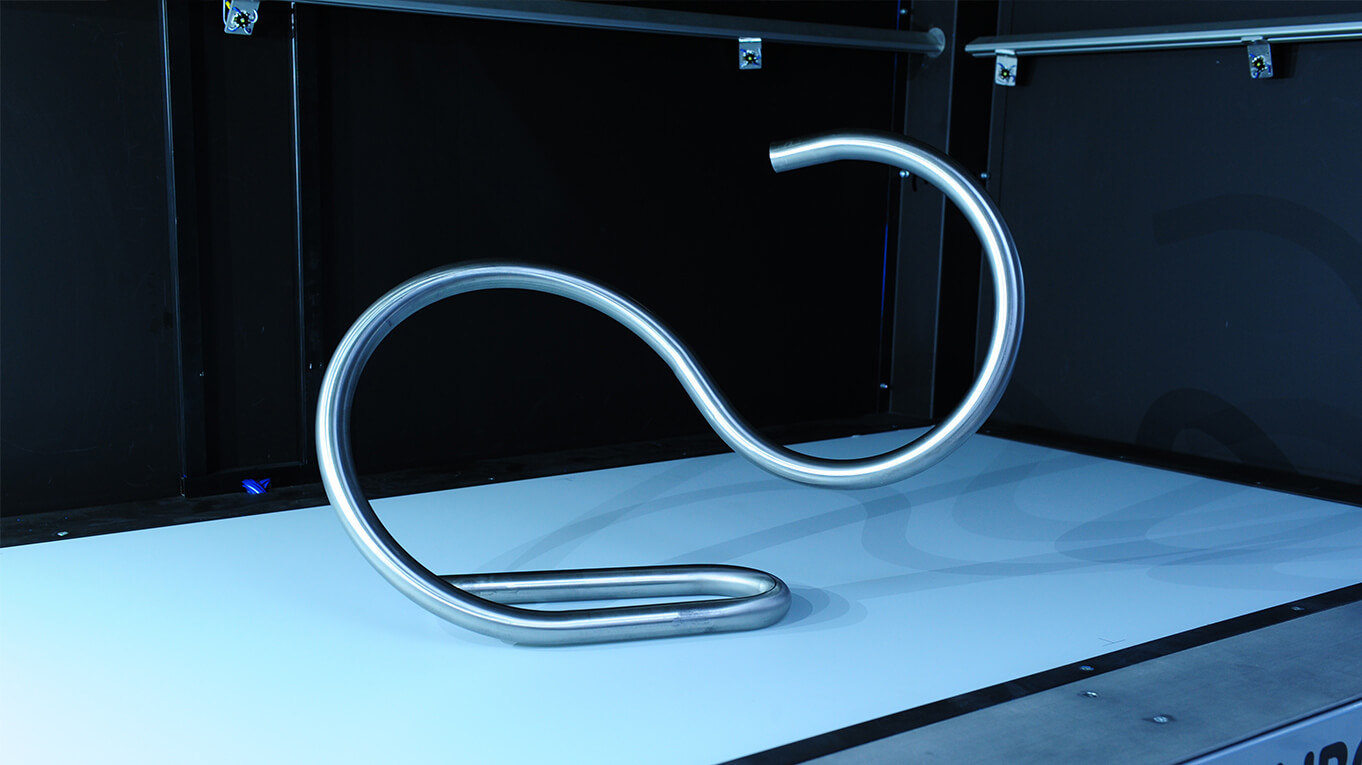

Spi­ral­för­mige Überlagerungen
TeZetCAD Rohr­spe­zi­al­soft­ware, u.a. mit fol­genden Funktionen:
Mas­ter­ein­gabe von x, y, z- und Biegedaten
Rohre ver­walten: Mas­ter­rohr und gemes­senes Rohr laden / speichern
Bestfit: gemes­senes Rohr auf Master (Soll­rohr)
Bestfit erwei­tert: gemes­senes Rohr auf einen Koordinatenpunkt
Rohr im Koor­di­na­ten­system auf 0 ausrichten
Daten­ta­belle: Ände­rung der x, y, z‑Schnittpunktkoordinaten oder Biegedaten
Daten­ta­belle: Ände­rung der Bie­ge­ko­or­di­naten ohne A/B‑Ende Verschiebung
Auto­ma­ti­sierte Kor­rektur und Prüfplanerstellung
Ver­gleich XYZ-Koordinaten
Ver­gleich durch Manteltoleranz
Ver­gleich durch LRA-Toleranz
Rohr ver­än­dern: kürzen, teilen, ver­binden, einfügen,…
Excel-Prüf­be­richte: ver­schie­dene Mess­be­richte zusammengefasst
Schnitt­stelle zur Rohr­bie­ge­soft­ware PIPEFAB

Soft­ware­modul zum Ver­messen und Bear­bei­tung von frei­form­ge­bo­genen Rohren
Soft­ware­modul zum Ver­messen von Rohren mit Verschraubungskörpern
Soft­ware­modul zum Ver­messen groß­vo­lu­miger Rohre und Rohre mit Überlänge
Soft­ware­modul zur Anbin­dung von Biegemaschinen
